1.Ortak Mod Şok Bobini Çekirdeği ✉
TANIM:

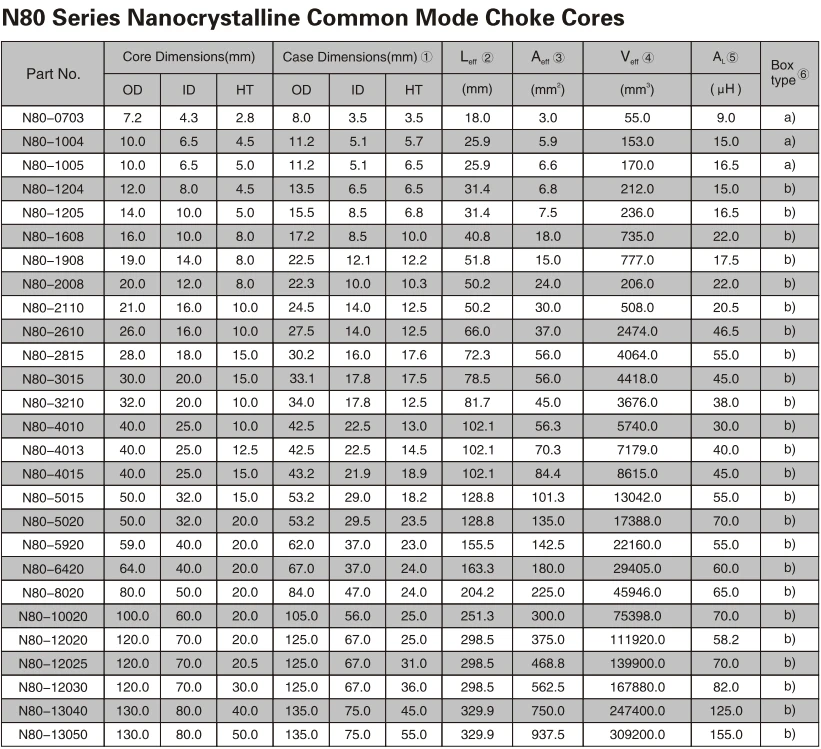

N80 serisi ortak modlu bobin çekirdekleri, yüksek geçirgenliğe sahip nanokristalin alaşımdan yapılmıştır. Son zamanlarda elektronik cihazların günlük yaşamımızın bir parçası olması nedeniyle elektromanyetik çıkarım (EMI) hususları giderek daha fazla önem kazanmaktadır. Bu, gelen ve giden yüksek frekanslı gürültüye karşı koruma sağlayan ortak mod bobinleri gibi elektromanyetik uyumluluk (EMC) bileşenleri için gerekli performansları hızla artırdı. Ayrıca elektronik cihazları kıvılcım değişimi vb. tarafından üretilen yüksek voltaj darbe gürültüsüne karşı da korurlar. Bu tür gürültüler, voltaj ve/veya akım dalga biçimlerinde hızlı geçişler olduğunda ortaya çıkar. Güç kaynaklarının değiştirilmesinde dalga biçimleri periyodiktir, ancak telekomünikasyon için veri hattı olması durumunda dalga biçimleri periyodik değildir. Ortak bobinlerin uygulama alanı, sinyal iletimi için telekomünikasyon ürünlerinden anahtarlamalı güç kaynaklarına, frekans dönüştürücülere ve UPS ünitelerine kadar tüm ürünleri kapsar.
Ortak mod bobinleri esas olarak asimetrik yürütülen çıkarımların zayıflatılmasını sağlamak için kullanılır. Tasarımları, ilgili uluslararası standartların spesifikasyonlarına ve spesifik çıkarım engelleme problemine göre belirlenir.
N80 serisi ortak mod bobinleri, genel olarak geniş frekans aralığında daha yüksek bir ekleme zayıflaması, yani ekleme sönümleme gösterir. N80 serisi ortak mod bobininin tipik geçirgenliği 80,000'dir. Bu gereksinimleri karşılamak için SHINHOM, N80 serisi düz döngü çekirdekleriyle daha yüksek düzeyde ortak modlu bobinler sağlayacak.
ÖZELLİK:
Yüksek geçirgenlik
Boyutu küçült
Sarma dönüşlerini azaltın
Düşük DC direnci
Düşük çekirdek kaybı
Genel olarak geniş frekans aralığında yüksek empedans
EN500081 ve EN 500082 standartlarını karşılayın.
Geniş frekans aralığında uygun bir ekleme kaybı elde etmek
Düşük profil (1~5mm yükseklik)
BAŞVURU:
EMI ortak mod filtreleme
Telekomünikasyon ve veri iletişim arayüzü transformatörleri
Yüksek doğruluklu akım transformatörleri
Yüksek doğruluklu darbe transformatörleri
Topraklama hatası koruma cihazları
TANIM:

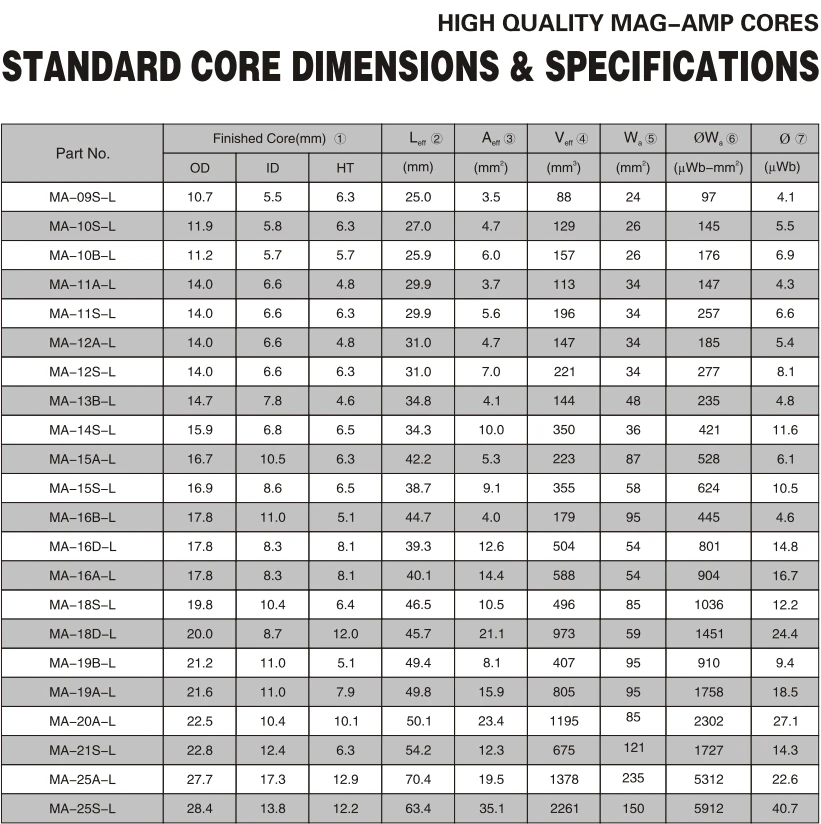

Mag-Amp tekniği, çok çıkışlı anahtarlamalı güç kaynaklarında yardımcı çıkışların ikincil tarafında kontrol sağlayan basit, en güvenilir ve uygun maliyetli post-regülasyon yollarından biridir. Bu nedenle Mag-Amp çekirdekleri artık sunucu, telekom ve kişisel bilgisayar uygulamalarının anahtarlamalı güç kaynaklarında yüksek hassasiyet ve yüksek verimliliğin çıkışlardan bağımsız olarak uygulanması için endüstri standardı haline geldi.
MA Mag-Amp'in uyarlanması aşağıdaki cazip faydaları sağlar.
Daha Az Toplam Maliyetle Tasarım Süresini Kısaltın
kontrol devresi için daha az bileşen içeren basit devre yapısı elde edilir.
Yüksek güvenilirlik
Mag-Amp, akım veya voltajdaki anlık dalgalanmalara dayanabilir ve çıkış diyotunu devredeki voltaj ve akım artışlarından koruyabilir.
Yüksek Hassasiyet ve Düşük Gürültü
Yüksüz durumdan tam yük koşullarına kadar sıkı bir şekilde tutulan çıkış voltajı ve çıkış diyotundan gelen gürültü, diyotla seri bağlantıda Mag-Amp'nin yüksek endüktansı tarafından bastırılır. Düzenleme devresine anahtarlama gürültüsü ekleyen yarı iletken düzenlemeden (örn.MOS-FET) farklıdır.
ÖZELLİK:
·Yüksek karelik(~%98)
Düşük zorlayıcı kuvvet alanı
Düşük sıcaklık artışı
Yüksek verim
Düşük sıfırlama akımı gereksinimi
UL94V-0 uyumlu
BAŞVURU:
Anahtarlamalı mod güç kaynakları için Manyetik Amplifikatörler. (PC, Sunucu, OA)
DC'den DC'ye Dönüştürücü için Manyetik Amplifikatörler.
Hub'lar vb. gibi ağ ürünleri için güç kaynakları.
Dizüstü bilgisayar / dizüstü bilgisayar için adaptör
Salınımlı transformatör
Diğer doyurulabilir reaktör türleri
Shinhom, manyetik teknolojileri entegre eden veya kullanan endüstriler için yüksek bir mükemmellik çıtası belirlemeye kendini adamıştır.Nanokristalin Çekirdekler✉ürünler.
