Günlük mikrodalga bileşenleriyle çalışan bir RF mühendisi olarak, genellikle sorulur:"Sirkülatörler ve izolatörler arasındaki gerçek fark nedir?"Benzer görünürler ve her ikisi de ferrit malzemeler kullanırken, fonksiyonları temelde farklıdır . 7 temel açıdan parçalayayım .

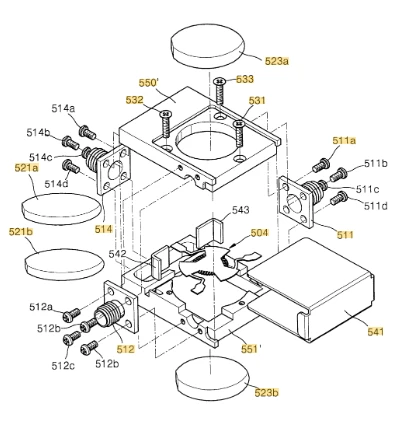

1. Temel Anatomi
Sirkülatörlerrota sinyallerini . dairesel bir desende yönlendiren çok portlu cihazlar (tipik olarak 3-4 bağlantı noktaları).
İzolatörleresasen bir bağlantı noktası sonlandırılmış sirkülatörlerdir - mikrodalga sistemlerinin "tek yönlü sokakları" .
[Diyagram Sirülatör y-kavşak karşılaştırması . izolatör iki portlu yapı]
2. Sinyalleri nasıl işledikleri
SirkülatörlerBağlantı Noktaları Bağlantı Noktaları arasında sırayla (Port1 → Port2 → Port3 → Port1)
İzolatörlerYansıtılan sinyalleri engellerken ileri iletime izin verin
3. önemli olan performans özellikleri
ParameterTypical Sirculatortipik İzolatorinasyon Kaybı 0.5dB'den (H504b) daha düşük veya eşit 0.3dbisolasyondan daha düşük veya eşit veya 25dbvswr {{6} 'dan daha büyük veya eşit veya eşittir}}}
4. güç kullanımı

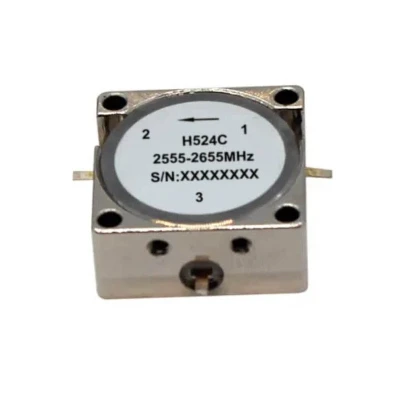

Shinhom H504b sirkülatörü 250W - kompakt bırakma tasarımı için etkileyici . Askeri radar sistemleri için izolatörler 5000W+işleyebilir!
5. frekans süper güçleri
Her ikisi de geniş aralıkları kapsar (20MHz -18 GHz), ancak:
Sirkülatörler çok bantlı sistemlerde mükemmeldir
İzolatörler belirli frekans bantları için optimize eder
6. onları bulacaksınız
Sirkülatörler parlıyor:
Radar Dupleksleyiciler
Modülleri iletme/alma
Test Ekipmanı Anahtarlama
İzolatörler koruyun:
Güç amplifikatörleri
Osilatörler
Hassas alıcılar
Son Düşünceler
Her iki cihaz da benzer ferrit teknolojisi kullanırken (Shinhom'un askeri sınıf ISO9001 sertifikalı bileşenleri gibi), uygulamaları farklıdır . sirkülatörler rotası, izolatörler koruma - sistem gereksinimlerinize göre akıllıca seçin!
Referanslar:
Shinhom Drop-in Sirculators Teknik Özellikler
IEEE Mikrodalga Teorisi ve Teknikleri Topluluğu
Arrl RF Devre Tasarım El Kitabı
