*Elektronik endüstrisinde bir SEO uzmanı olarak, sayısız transformatörün motor bölmesinde başarısız olduğunu gördüm . Bugün, gelişmiş malzemelerin ve termal mühendisliğin 125 derecelik zorluğunu nasıl çözdüğünü-TDK ve Real World EV projeleri tarafından onaylanan fizik destekli stratejilerle nasıl çözeceğim .**
🔥 Otomotiv Elektroniğinde 125 Derece Kriz
Üç kritik arıza modu Motor bölmelerindeki veba transformatörleri:
Çekirdek doygunluk
125 derecede, BS (doygunluk akısı yoğunluğu)70% of room-temperature value → inductance collapses >20%
Epoksi çatlama
CTE uyuşmazlığı: Bakır (18ppm/ derece) vs epoksi (60ppm/ derece) → Delaminasyon riski ↑ Termal şokta% 300
Bakır soyma
Creep stress >5MPA yüksek sıcaklık titreşimi altında → sarma direnci sivri uçları
Geleneksel Tasarımlar Neden Başarısız?:
Standart ferritler (e . g ., PC47) 100kHz/200MT'de PC95'ten% 30 daha yüksek kayıplar gösterir
Silicone potting cracks at >Sıvı soğutmalı sistemlerde 150 derecelik termal döngüler → soğutma suyu sızıntısı
🛡️ Kural 1: Malzeme Devrimi ve Yapısal Optimizasyon
Çekirdek Malzeme Göstergesi (100kHz/200MT)
| Malzeme | Kayıp @25 Derece | Kayıp @125 derece | Curie sıcaklığı | Maliyet etkisi |
|---|---|---|---|---|
| PC95 | 1.14w/cm³ | 1.14w/cm³ | 220 derece | +15% |
| PC47 | 0.98W/cm³ | 1.30W/cm³ | 210 derece | Taban çizgisi |
| Nanokristal | 0.45W/cm³ | 0.48W/cm³ | 560 derece | +40% |
Kaynak: TDK Malzeme Veri Sayfası 2022
Epoksi yeniliği:
Nano-al₂o₃ dolgu: Termal iletkenliği 0.2 → 1.8W/mk'den artırır
Adım iyileştirme işlemi: 50 derece → 120 derece → 150 derece (her biri 1 saat) baloncukları azaltır<0.1%
❄️ Kural 2: Termal yol tasarımı

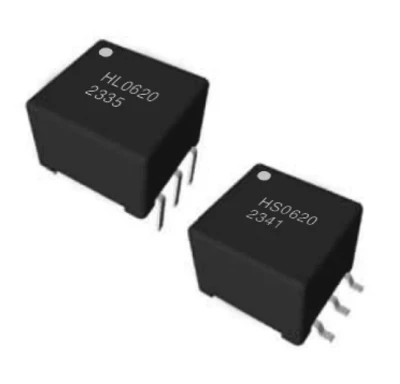

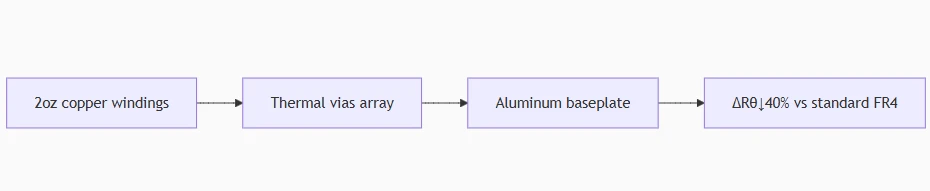

PCB düzeyinde ısı drenajı
Tive Soğutma Entegrasyonu:
Mikrokanal sıvı soğuk plaka:
Contact pressure >20KPA → Termal Direnç<0.05℃/W
Akış hızı 2m/s 15 derecelik sıcaklık düşüşü elde eder
Faz Değişiklik Malzemesi (PCM):
IGBT dalgalanmaları sırasında metal destekli parafin (k =8 w/mk) 200J/g emer
📊 Kural 3: Akıllı İzleme ve Model Doğrulaması
Gömülü NTC sensörleri:
İkincil sargılara gömüldü → ±% 3 doğruluk
Triggers frequency throttling when T>110 derece
FEA Simülasyon İş Akışı:
| Simülasyon hedefi | Alet | Doğrulama yöntemi |
|---|---|---|
| Geçici termal | Ansys Icepak | IR Termografi |
| Termal stres | COMSOL Multiphysics | X-ışını Void Tespit |
| Yaşam Boyu Tahmin | Arrhenius modeli | 1, 000 H nemli ısı testi |
⚡ Vaka çalışması: 48V hafif-hibrid DC-DC dönüştürücü
Başarısızlık modu: PC47 çekirdeği ile verimlilik% 88'e düştü
Çözüm:
PC95 Core + 2 oz bakır sargılar
PCM -8 f taban plakasında faz değiştirme malzemesi
Sonuçlar:
% 93.2 verimlilik @125 derece
Geçti ISO 16750-4 Titreşim Testi (10-500 Hz rastgele)
Maliyet Artışı:% 18 → Ofset% 30 daha uzun hizmet ömrü
🚀 Future Tech: Epoxy & Copper'ın ötesinde
Aln seramik alt tabakaları:
Thermal conductivity >170W/Mk (epoksiden 9 × daha yüksek)
3D baskılı kafes çekirdekleri:
Konveksiyon için% 50 ağırlık azaltma + 2 × yüzey alanı
AI güdümlü termal kontrol:
Gerçek Zamanlı Kayıp Tahmini → Dinamik Frekans Ayarı
