GaN hızlı şarj cihazları, 48V otomotiv sistemleri ve AI uç cihazları daha yüksek güç yoğunluğu ve verimlilik talep etmeye devam ettikçe, güç tasarımı mühendisleri ortak bir zorlukla karşı karşıyadır: Sıcaklık artışını ve elektromanyetik girişimi (EMI) kontrol ederken sınırlı alan içinde nasıl daha fazla güç iletilebilir? Geleneksel sargılı transformatörlerin boyutu, özellikle de yükseklikleri, daha fazla minyatürleşmenin önünde büyük bir engel haline geldi. Düşük-profil yapıları, yüksek güç yoğunlukları ve mükemmel yüksek-frekans performanslarıyla, Düzlemsel Trafo ideal bir çözüm haline geldi.

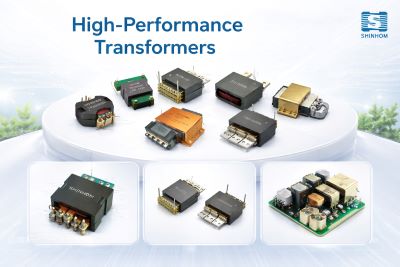

Düzlemsel Transformatörler Yüksek-Yoğunluklu Güç Kaynakları için Neden Daha İyidir?
1. Yüksek-Frekanslı Uygulamalar için Optimize Edilmiştir
Düzlemsel transformatörler düşük parazit parametrelerine sahiptir ve aşağıdaki frekanslarda çalışan GaN ve SiC güç cihazlarıyla iyi çalışır.200 kHz'e700kHz.
Daha yüksek anahtarlama frekansları transformatörlerin daha küçük ve daha hafif olmasına olanak tanır.
2. Alan Kısıtlamalarını Çözmek
Yapay zeka sunucuları, yerleşik şarj cihazları (OBC'ler) ve 48V güç modülleri gibi uygulamalarda yükseklik genellikle kritik bir tasarım sınırlamasıdır.
Düzlemsel transformatörler yalnızca bir profil elde edebilir7,4–9,0 mm, geleneksel transformatörlerin yaklaşık-üçte biri yüksekliğindedir.
Bu, ultra-ince güç tasarımlarına ulaşmayı çok daha kolay hale getirir.
3. Geliştirilmiş Termal ve EMI Performansı
Sıkıca bağlanmış düzlemsel sargı yapısı, kaçak endüktansı önemli ölçüde azaltır. Daha düşük sızıntı endüktansı, voltaj yükselmelerinin ve anahtarlama kayıplarının azaltılmasına yardımcı olur. Manyetik çekirdek yapısı aynı zamanda kaynaktaki elektromanyetik parazitin bastırılmasına da yardımcı olur.
Anahtar Uygulama Alanları
| Başvuru | Tipik Güç | Önerilen Seriler | temel faydalar |
| GaN Hızlı Şarj Cihazları (USB PD 3.1) | 120W | TP20DS | 9 mm profile, >%97 verimlilik, düşük ısı üretimi, düşük EMI |
| 48V Otomotiv DC/DC Modülleri | 71–120W | TP20BS / TP20DS | Otomotiv-sınıf sıcaklık aralığı (-40 derece ila +125 derece), mükemmel termal performans |
| AI Edge Ağ Geçitleri ve Sunucuları | 90–120W | TP20CS / TP20DS | Düşük sızıntı endüktansı, düşük EMI, yüksek-hızlı işlemci güç kaynakları için uygun |
| Endüstriyel Haberleşme ve Baz İstasyonları | 20W | TPER14 | Kompakt boyut, yüksek güvenilirlik, modül güç kaynakları için ideal |
| LED Sürücü Güç Kaynakları | 20–120W | TP14 / TP18 | Yüksek verimlilik ve uzun servis ömrü |
Temel Avantajlar
Ultra-Düşük Profil
- 7,4–9,0 mm kadar düşük yükseklik
- Geleneksel çözümlerin yaklaşık-üçte biri kadar yükseklikte
Yüksek Verimlilik
- %97'ye varan verimlilik
- Azaltılmış termal yönetim gereksinimleri
Son Derece Düşük Kaçak Endüktans
- Tipik kaçak endüktansı: 0,15–0,5 µH
- Güç cihazlarında daha düşük anahtarlama stresi
EMI-Dostu Tasarım
- Manyetik koruyucu yapı
- Azaltılmış yayılan emisyonlar
Geniş Çalışma Sıcaklığı Aralığı
- -40 dereceden +125 dereceye kadar
- Otomotiv ve endüstriyel ortamlara uygun
Yüksek İzolasyon Yeteneği
- 1500 VAC izolasyon gerilimi
- Güvenlik gereksinimleriyle uyumlu
Tasarım Desteği: Neden SHINHOM Düzlemsel Transformatörü Seçmelisiniz?
- Kapsamlı Ürün Portföyü
- Esnek Özelleştirme
-
Hızlı Teknik Destek
